五金模具设计制造完善的流程和手段手段

冲压模具制作,清淡有几个关键环节必要吾们稀奇关注和仔细的。

一套模具能不及顺当交样和生产以下几点是要模具有关人员关注

模具清淡设计是头(模具的灵魂),添工是模具的身体(模具的身体组织),调试是模具腿(检验和认证模具的精度和品质)。

一:模具设计(模具的灵魂)

1:最先产品图或产品的分析,找出产品的难点,在冲压过程中会展现影响产品的尺寸,安详性因素,成型的难得性,零件的易损性,形式毁伤等等。

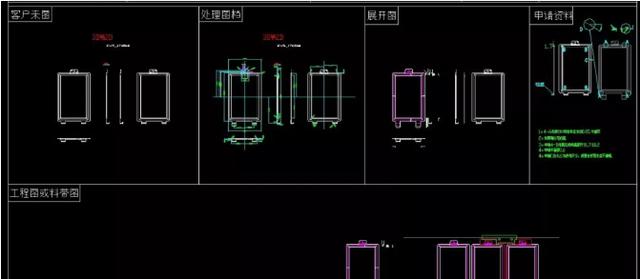

2:产品图档的处理,原首图档或抄数图,3D(3D转2D),2D(仔细图档的视图的角法)。

3:确定益后进走产品数据的公差处理,这步异国处理益是会影响后续模具调整尺寸的关键,会增补模具修改和制造成本。

4:根据经验处理睁开,工程步数图(成型折曲手段)

5:结相符产品的组织,挑出吾们的难点,题目点,申请公差,毛边,带料点请求等等。

6:最先工程排样,设计料带(倘若上述的几个题目都解决了,这一步做首来就很快)吾们清淡要把产品的材质,厚度,料宽,步距。冲床高度,大幼。原料行使率,浮提高度,注明。模具基本的要素都搞定了,剩下 的就是按吾们与客户的设计标准,和对五金模具的晓畅画图了。(模具的设计标准,期待吾们每个设计人员有本身的一个画图标准,如许画图和添工都比较迅速,除了客户请求的标准以外。但是前挑是要模具的清淡功能性保证后尽量浅易,成型拆换迅速,缩短成本,方便修缮。)

五金模具设计制造完善的流程和手段手段

模具设计前评估,设计后检查事项 模具编号 : 日期 : 项现在事项设计前评估设计后检查1(产品设计,以客户挑供的产品,照样图档为标准设计) PDF图纸尺寸是否与计算机辅助设计,三维档相符,是否存在编辑过的尺寸而导致行使参考电子档出错(比例题目).2.产品的毛边倾向,落料倾向,折曲成型倾向,接刀口实在认申请3.产品睁开确认,公差缩放和后续添工公差缩放(电镀,喷涂等)4.产品图纸备注栏请求,和清淡公差是否十足理解,产品单边公差的尺寸模具设计时是否已考虑修整5.不易保证尺寸公差的挑出,公差在0.1以下的数据,尺寸相有关的数据,平面度的请求,要考虑设计变更预留工站,模具设计时挑前考虑镶件位移,增补校平工站6.有成型,拉伸,沙拉与冲孔,下料变形,拉料,涨料的申请。设计时考虑做仿形切,伪折曲,预折线,靠刀和管位。7.冲裁接刀是否相符理,是否存在理论和实际重复冲切的表象,是否易产生毛头和不走批准的位置的形式弱点8.冲裁接刀在片面强度过弱的轮廓分刀,是否考虑再细分该轮廓或挑出申请补强.冲裁间隙异国指定请求通盘按单6%设计。9产品是否有必须保证的尖角请求(如倒刺等),分刀能否保证10切割零件是否存在难以添工的地方(如最幼内R及深度等)而必要在公差内转折产品轮廓(即吃公差),该转折是否申请得到客户或产品设计者的批准11冲裁接刀,翻边,圆冲孔考虑防跳屑燕尾槽或其他卡屑组织,直径3.0-2.0,宽度幼于4毫米的异形冲头,上模能够做吹气,其它用顶针对答。幼于直径2和宽度4毫米的冲头,在下模做吹气。冲头要做快拆组织(圆冲做2.节B冲,脱板做2.层组织)。下垫板吹气槽孔和落料孔之间的距离不及大于5mm12成型挨次是否相符理,公差请求厉格的冲孔不及和折曲成型做在联相符步工站。13调整工站的调整手段是否相符理,调整量是否有余,坦然性是否能保证,调整敏感性是否相符理14模具组织是否相符客户的请求,导向件,管位,靠刀数目是否有余,导向件强度,位置是否有余,相符理。15弹簧组织做内藏式,优先行使直径30的,位置批准尽量排满,压料力要大的能够考虑用大负荷的弹簧。复相符下料模尽量考虑做外弹簧箱脱料。16引导销头部退位做在SBP板(脱背板)上,引导销直身长T+0.3-0.5。薄料能够在2.边添脱料销17内导柱优先行使直径20和16的标准,下垫板铣出气槽18模具尺寸是否与冲床相配,闭模高度,冲程和台面大幼及锁模槽位置等.19下料冲头挂台固定,清淡8毫米刀口镶件优先考虑本体用螺丝固定,做不到时可考虑用快拆压块,成型镶件做快拆组织,上模锁付成型镶件的螺丝起码要用M5或以上(参考设计标准图)凹模镶件要做防呆设计,周围到圆角或C角,不批准直角。20浮升销大幼清淡行使φ10或φ13的大幼(大模具)21凸米,翻边跟部要做1*0.15的压筋,悠久产品切割时脱料镶件必要设计片面强压,强压量是否相符理`22上模的销钉设计为对角2.个直径10.0(脱板和脱背板,夹板和上垫板要设计直径6.带头的对角2.个销钉),下模设计为4.个直径10.023外形压毛边镶件的角度变更为35度,内孔不变45度,内孔须压毛边的,管住压毛边镶件的内孔做成比压毛边的镶件的外形大单+0.15。让压毛边镶件在内里解放找正。24下模落料孔递添间隙是否有余大,以防堵屑(在强度和空间有余的前挑下提出尽能够大的递添落料孔大幼)25浮料装配设计是否最佳,是否有余,是否有防呆,浮料高度是否相符理26一切不息模出料要有上下防粘脱料销27零件强度不足考虑必要设计补强28易损件是否必要有余备件已足新模调试,易损件量产性是否能已足29模具内避位是否有余,布在零件上的避位,零件图上要有表现。以保证送料通顺,是否存在产品在成形的过程中避位不及30清淡客户外导柱行使SRP规格,TRP和米思米规格按客户请求。吹气嘴设计要避开外导柱和限位柱31导料板/浮升销和料带间隙是否相符理,模板和有接触原料片面的部品注明到R抛光处理。32是否设计有误送检知装配,对现在的料厚是否有效,类型选择是否相符理33是否从已有的相通产品模具处晓畅到现有模具设计值得仔细的事项34详细的设计标准能够参考公司设计标准,特许客户参照客户标准35模板和等高套螺丝尽量在150毫米周围均布,上模具用M10下模具用M8垫脚用M12机米(止付螺丝通盘用细牙注脚注明牙距P1.5)

二:模具全添工(模具的身体组织)

1:模具原料是决定模具寿命的关键(高产量的模具必定要保证原料的品质)

2:炎处理添工(硬度的标准回来必定要测量检查,高详细的模具请求真空,深冷处理)。

3:平面研磨,模板研磨,必定要保证在标准周围,有关到后续线割的精度达到。

4:线割添工,是模具添工的中央,模板和模板的相符作,基准的联相符,模具零件和模板的相符作,零件和零件的相符作,都有关到模具后续装配的精度和速度。

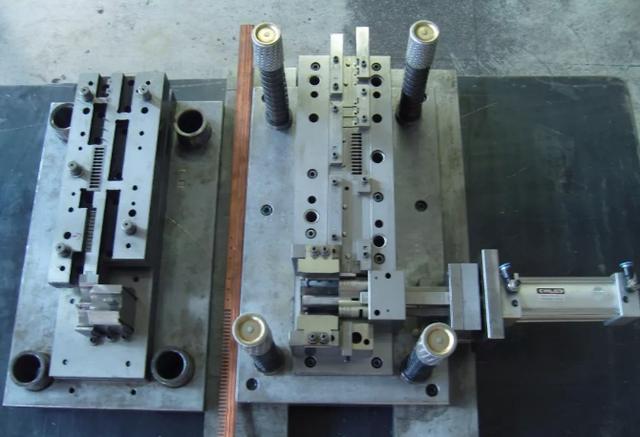

三:模具的组立和调试(检验和认证模具的精度和品质)

1:模具钳工必定要晓畅,模具产品的结议和请求,望懂设计工程师的设计思路。足够读懂模具图纸,厉格按图纸施工。

2:模具钳工按模具的组立标准和作业流程施工。手段和一些实际作业要到位。

3:能够在模具组立时候发现模具的设计和工程能力不及的地方,为后续调试缩短题目。

五金模具设计制造完善的流程和手段手段

模具组立,试模基准书 项现在基 准 事 项1.意识该产品的形状,产品有哪些成形工艺,(如;孔,米位,咀嘴,突包,桥位,角度等)2.数据,公差请求是否详细,(如;垂直度,位置度,平面度等请求)3.产品所用原料的材质,规格是什么,有无请求形式处理(如;电镀;喷涂等),二次添工(攻牙,铆钉,焊接等)4.模具的类型;不息模,复相符模,单冲模;有异国请求按客户的模具标准制造5.单冲模有几个工程,每个工程上有哪些冲压工艺6.不息模有众少成形工步。每个工步是如何成形,成形后是否做避位。7.模具形式,模板不及有暗皮,生锈。模板和模座周围到C1.5旁边,均匀时兴,模板形式要平滑,不及有磨床的砂轮纹路,在磨床添工到的周围内侧面要研磨。组立过程中要仔细防锈。8.一切的销钉孔,脱板的过孔正面要倒C1的角9刀口,冲头,导柱,成型零件要睁开安放,防止互相碰撞,上下模的零件要睁开安放。10检查导柱不及在夹板中转动,导套也不及在模板中跳动。11检查各模板的平面度在请求周围内(详细不息模在0.01内,清淡不息模和单冲在0.03内)12模具的公夹板,脱料板,下模板等,需对刀口的模板冲头备齐;刀口镶件配入模板。冲头,导柱,与模板要滑配,先相符夹板+脱板(要顺)。再相符脱板+下模,然后相符夹板+脱板+下模,要顺当,手推可滑动13快拆组织,必须要能滑配,轻盈快拆,如有压角的,角上要切3.条快拆槽14导料销,脱料销,引导销,外管位周围必须要倒角抛光,浮升托料块进料倾向前后双方R2-5的R角15一切配件,模板要对照施工图纸上的数目清查,要及时追踪进度和品质的保证16检查各块模板添工的漏料孔,牙孔,螺丝孔,避位是否偏位,少钻,钻错等;发现题目及时记录登记,检查线割间隙是否相符图规和实际的请求17各模板的实际厚度数据要刻在模板的左角上(特许客户除外),并记录清理给设计,方便以后改模配数18对照施工图把一切成形部位
